手柄对夹蝶阀D71X原理作用：

蝶阀的启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。蝶阀的优点有结构简单、体积小、重量轻、安装尺寸小、开关迅速。

手柄对夹蝶阀D71X性能特点：

①小型轻便，容易拆装维修，可任意位置安装；
②结构简单，90°回转启闭迅速；
③操作扭矩小，省力轻巧；
④流量特性趋于直线，调节性能好。

手柄对夹蝶阀D71X技术参数：

设计标准	GB/T2238-1989
法兰连接尺寸	GB/T9113.1-2000；GB/T9115.1-2000
结构长度	GB/T12221-1989
压力试验	GB/T13927-1992；JB/T9092-1999
公称通径	DN（mm）	50～150
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等。
驱动形式	手动、蜗轮传动、气动、电动。

手柄对夹蝶阀D71X部件材质：

零件名称	材料
阀体	球墨铸铁、铸钢、不锈钢
蝶板	铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨

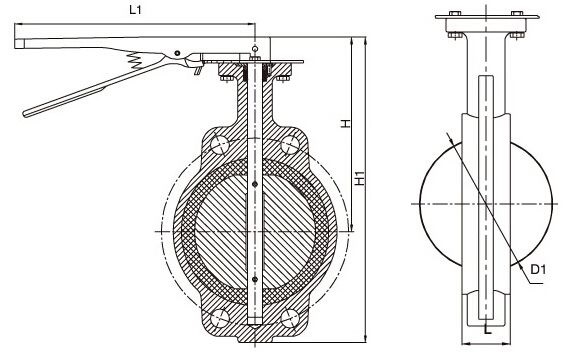

手柄对夹蝶阀D71X外形尺寸：

• 公称通径		结构长度	外形尺寸(参考值)				连接尺寸(标准值)
  							0.6MPa		1.0MPa		1.6MPa
  毫米	英寸	L	H	H0	A	B	D0	n-d	D0	n-d	D0	n-d.
  50	2	43	63	235	270	65	110	4-14	125	4-18	125	4-18
  65	21/2	46	70	250	270	65	130	4-14	145	4-18	145	4-18
  80	3	46	83	275	270	65	150	4-18	160	8-18	160	8-18
  100	4	52	105	316	270	65	170	4-18	180	8-18	180	8-18
  125	5	56	115	340	310	65	200	8-18	210	8-18	210	8-18
  150	6	56	137	376	310	65	225	8-18	240	8-22	240	8-22
